Achterlader

[gooddiesel]

Hoi ik heb een achterlader maar nu kan hij alleen helemaal omhoog en/of omlaag kan ik iets aan de heffing veranderen dat ik de heffing ook op verschillende posities kan zetten positie regeling er op maken of kan dat helemaal niet bij een Ted Gr maik

[fergie]

Hello Maik,

Er is de fergie positioner : http://www.fergy.com.au/positioncontrol.htm die heeft echter het nadeel dat die niet eenvoudig is uit te schakelen en voor ploegen moet je het quadrant weer op nieuw stellen (voor sommige andere dingen ook).

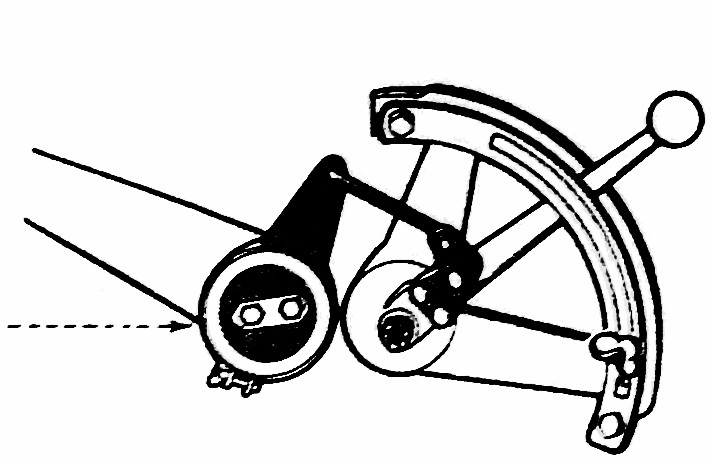

Oplossing twee is een meer "orgineele", die was onderdeel van de "earth mover" dozer blad door de Sapper firma die het tot de status "goedgekeurd ferguson werktuig" bracht. Dat ziet er zo uit :



Is vrij simpel. De "ronde trommel" moet mooi rond en glad, de klem moet er goed passend maar vrij omheen willen glijden zodat je met de vlinder moer er een bepaalde frictie kracht op kunt zetten. Vervolgens beweeg je de hendel naar heffen en op de gewenste hoogt laat je die los. De hef as zal dan nog iets verder draaien en de hendel in neutraal zetten. Zakt de last dan gaat de hendel weer naar heffen enz. Een en ander allemaal samenhangend met de frictie die laag genoeg moet zijn om de hand bediening toe te staan maar hoog genoeg om de regeling te laten werken. Heb je de positie regeling niet nodig draai je de frictie los en werkt de gewone diepte regeling weer. met behoud van de correcte afstelling.

Ik heb eindelijk de hef op m'n TEF af dus was de planning daar een eigen versie van te gaan bouwen. Als er interesse voor is kan ik er eventueel meer maken voor geintereseerden.

Groetjes,

René.

[gooddiesel]

Hoi bedankt maar snap eigenlijk niet goed hoe dat werken moet moet je de handel dan vast houden of zo Gr maik

[hans eshuis]

hoi

Het tefje wat ooit van de buurman is geweest heeft er een gewoon ventiel tussen gemaakt (van een kuilvoer snijder of zo) i.p.v de hef kwadrant. Het werkt maar volgens mij heb je dan geen diepte regeling meer.

mvg hans eshuis

[fergie]

Hello Maik,

Het is zo dat door de frictie de hevel op de hef as je bedienings hendel zo beweegt dat de zaak op de huidige hoogte wordt gehouden. Wil je hoger of lager dan druk je de hendel de gewenste kant op en hou je vast. De hef zal de ene of andere kant op gaan waarbij de hefas draait en jij door de hendel vast te houden. De frictie op de hevel van de hefas wordt daarbij overwonnen. Als je vervolgens de hendel los laat is de frictie weer sterk genoeg om de hendel weer te bedienen en gaat de hef de hoogte weer vast houden.

Groetjes,

René.

[gooddiesel]

Ok bedankt ik snap het een beetje ik doe nu de gewenste hoogte vast houden doormiddel.van aftaks af uit teschakelen en als ik hoger moet zet ik hem weer aan werkt redelijk maar een ventiel blok er tussen zou helemaal mooizijn diepte regeling gebruik ik niet heb geen grond werktuigen maar hoe maak ik dat er op haha gr maik

[fergie]

Hello Maik,

Dat is helemaal niet eenvoudig, daarvoor moet je ingrijpen inwendig in de achterbrug. Daar moet de pijp van onder naar boven worden doorgehaald enz. Tevens zit je dan nog met een regelventiel in de pomp. Ik zou het liever op getoonde idee houden. Heb je interesse in zo'n setje ?. Als ik het gemaakt hebt hoef je het er alleen nog maar op te bouwen.

Groetjes,

René.

[ruud smit]

Beste fergie
Klinkt leuk die positie regelaar, ik heb ook dat probleem dat ie zakt en stijgt, ik heb ook interesse in zo een setje !
Gr. Ruud Smit

[fergie]

Hello Ruud,

Ben al een deel gevorderd, jij had een TEF toch ?, dus met het naar voren gezette quadrant ?.

Was overigens nog vergeten, voor Maik, omdat de hefzuiger een type met zuigerveren is zal de hef ook als je er een ventielen blok of kraan tussen zet steeds blijven zakken. Het mooie aan de regeling op de tekening is dat dit automatisch wordt gecorrigeerd zolang de motor loopt en de aftakas aan staat.

Groetjes,

René.

[ruud smit]

Beste fergie
Ja dat klopt met een naar voor gezet kwadrant, en een tef diesel 1955
Gr

[admin]

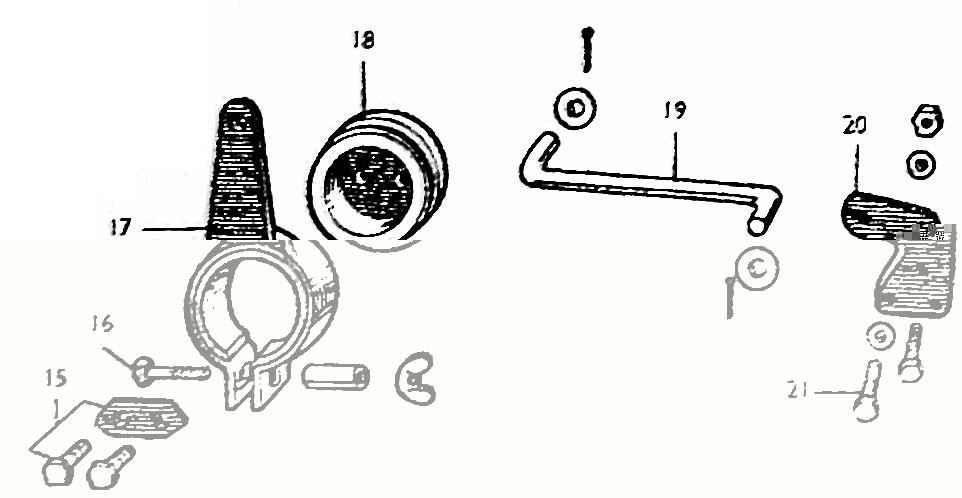

Op internet zijn diverse afbeeldingen en artikelen te vinden om position control op je TE-20 trekker te bouwen. Hieronder het voorbeeld dat door Ferguson zelf op de markt is gebracht als aanvulling op een dozerblad voor op de trekker.

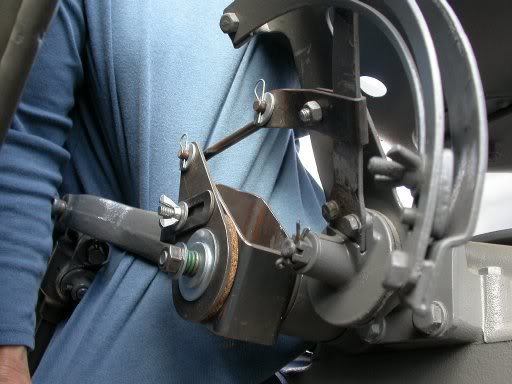

Hier een ander voorbeeld

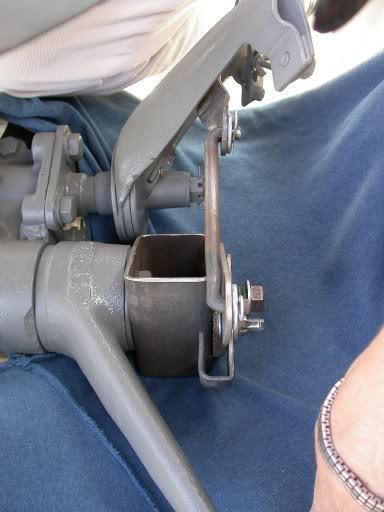

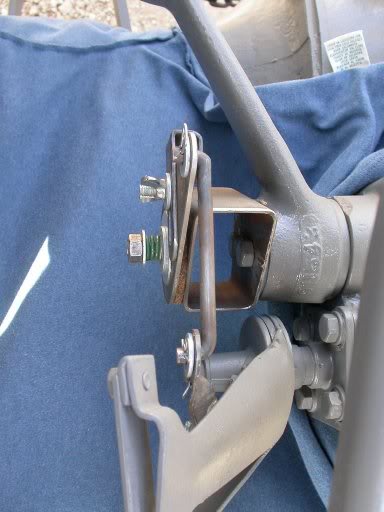

Hier een iets ander ontwerp. Werkt hetzelfde. Zit ook een pdf bij met uitleg.




Position-Control-for-20-30.pdf

(1.23 MiB) 312 keer gedownload

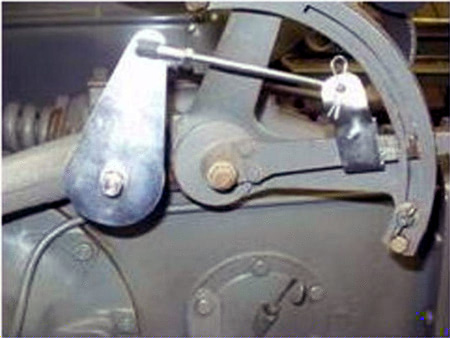

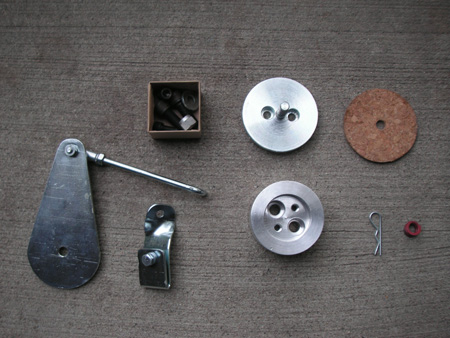

Dit is een iets andere uitvoering van het bovenstaande ontwerp.


[massey 35]

Hallo Gerrit,

Heb jij ook zo'n setje voor jouw eigen TE 20?
Misschien een idee om dit in Nijnsel op de stand te laten zien op jouw tractor?

Groeten Wim.

[fergie]

Hello Wim,

Heeft ie niet maar dat komt goed !.

Groetjes,

René.

[admin]

Wim,

Inderdaad goed idee voor Nijnsel. Loop er al een tijdje over na te denken om er eens een te maken.
Dit jaar maar eens op de planning zetten. Volgens mij heb ik bijna al het materiaal in huis.
Ik heb nu voorbeelden genoeg op deze site staan .

René, Maak jij de ronde? Maak ik de vierkante met frictie plaat.

[fergie]

Hello Gerrit,

Jep, de ronde is "in aanbouw".

Groetjes,

René.
